安森美SiC JFET器件介绍及应用方向说明
时间:2025-03-13 16:36 浏览人数:279

安森美(onsemi)近期通过收购Qorvo(科沃)的碳化硅结型场效应晶体管(SiC JFET)技术业务及其子公司United Silicon Carbide,进一步强化了其在宽禁带半导体领域的布局。此次收购以1.15亿美元现金完成,旨在补足其EliteSiC电源产品组合,以满足高能效、高功率密度的市场需求,尤其在AI数据中心和电动汽车等新兴领域具有重要战略意义。


什么是SiC JFET?

电力电子器件依赖于硅(Si)、碳化硅(SiC)和氮化镓高电子迁移率晶体管(GaN HEMT)等半导体材料。碳化硅器件凭借优异性能与可靠性越来越受欢迎(图1),在电动汽车、数据中心,以及直流快充、储能系统和光伏逆变器等能源基础设施领域崭露头角。


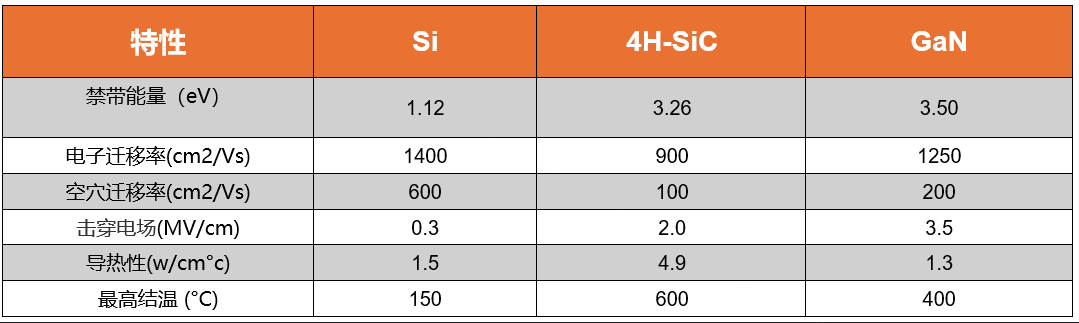

图1:碳化硅(SiC)器件与硅器件(Si)的比较

众多终端产品制造商已选择碳化硅技术替代传统硅技术,基于双极结型晶体管(BJT)、结型场效应晶体管(JFET)、金属氧化物半导体场效应晶体管(MOSFET)和绝缘栅双极晶体管(IGBT)等器件开发电源系统。这些器件因各自特性(优缺点不同)而被应用于不同场景。

然而,安森美的EliteSiC 共源共栅结型场效应晶体管(Cascode JFET)器件(图2),将这一技术推向了新高度。该器件基于独特的"共源共栅(Cascode)"电路配置——将常开型碳化硅JFET器件与硅MOSFET共同封装,形成一个集成化的常闭型碳化硅FET器件。我们的碳化硅Cascode JFET能够轻松、灵活地替代IGBT,超结MOSFET以及碳化硅MOSFET等任何器件类型。

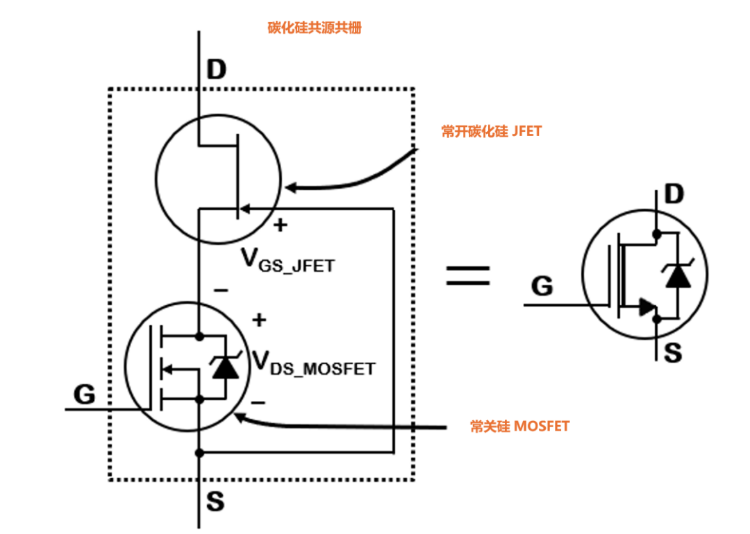

图 2:安森美碳化硅 Cascode JFET 器件框图

与硅器件相比,碳化硅Cascode JFET具备多项优势。碳化硅作为宽禁带材料,具有更高的击穿电压特性,这意味着其器件可采用更薄的结构支持更高的电压。此外,碳化硅相较于硅的其他优势还包括:

  • 对于给定的电压与电阻等级,碳化硅可实现更高的工作频率,从而缩小元器件尺寸,显著降低系统整体尺寸与成本。

  • 在较高电压等级(1200V或更高)应用中,碳化硅可以较低功率损耗实现高频开关。而硅器件在此电压范围内几乎无法胜任。

  • 在任何给定的封装中,与硅相比,碳化硅器件具备更低的导通电阻(RDS(ON))和开关损耗。

  • 在与硅器件相同的设计中,碳化硅能提供更高的效率和更出色的散热性能,甚至更高的系统额定功率。




SiC JFET与SiC MOSFET的不同

SiC MOSFET技术不同于安森美的集成式SiC Cascode JFET——这是精心设计的结果。安森美设计的SiC JFET去掉了碳化硅MOSFET的栅极氧化层,这不仅消除了沟道电阻,还让裸片尺寸更为紧凑(图3)。

安森美碳化硅JFET较小的裸片尺寸成为其差异化优势的一个关键所在,"RDS(ON) x A"(RdsA)品质因数 (FOM) 得以最佳体现。这意味着对于给定的芯片尺寸,SiC JFET具有更低的导通电阻额定值,或者换言之,在相同的 RDS(ON)下,安森美SiC JFET 的裸片尺寸更小。安森美在 RdsA FOM方面的卓越表现树立了行业领先地位,体现在以相对较小的行业标准封装(如TOLL 和 D2PAK)提供的超低额定电阻产品(图4)。

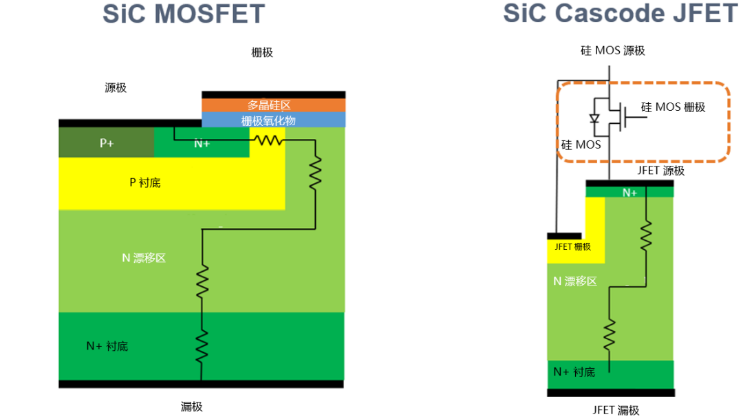

图3:碳化硅MOSFET与安森美Cascode JFET的比较

(从外部看,Cascode是一种常关FET)

与SiC MOSFET 相比,EliteSiC Cascode JFET具有更低的输出电容Coss(tr)。输出电容较低的器件在低负载电流下开关速度更快,电容充电延迟时间更短。这意味着,由于减少了对电感器和电容器等大体积无源元件的需求,现在可以制造出更小、更轻、成本更低且功率密度更高的终端设备。

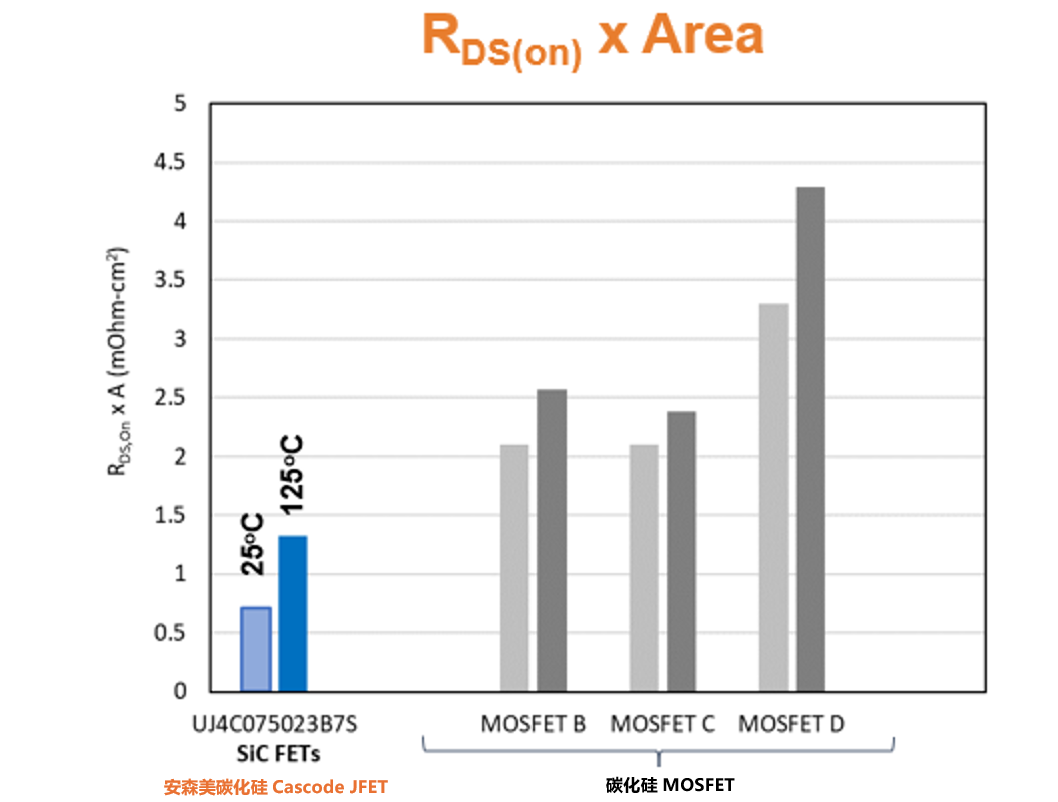

图4:安森美碳化硅Cascode JFET 与碳化硅 MOSFET的竞争产品对比

以下是关于SiC MOSFET的其他挑战:

  • 碳化硅MOS 沟道电阻高,导致电子迁移率较低。

  • Vth在栅极偏置较高的情况下会发生漂移,这意味着栅极到源极的电压驱动范围受到限制。

  • 体二极管具有较高的拐点电压,因此需要同步整流。

然而,使用安森美的SiC JFET,上述缺陷得以根本解决,因为:

  • SiC JFET 结构的器件上摒弃 MOS(金属氧化物)结构,因此器件更加可靠。

  • 在相同芯片面积下,漏极至源极电阻更低。

  • 电容更低,这意味着更快的开关转换和更高的频率。





SiC JFET器件的技术特点与优势

技术特点

第4代SiC JFET技术:采用了沟槽结构,减少了单元间距,优化了漂移区,减薄了衬底,从而实现了单位面积最低的导通电阻(RDS(on) x Area),接近SiC技术的理论极限(即单极性限制)。

Cascode架构:通过将SiC JFET与低压Si MOSFET结合,实现了与标准Si MOSFET驱动电压的兼容性,同时保留了SiC JFET的高性能特性。

性能优势

低导通电阻:相比同规格的SiC MOSFET,SiC JFET具有更低的导通电阻,从而在相同的芯片尺寸下实现了更高的效率和更低的导通损耗。

低寄生电容:SiC JFET具有极低的输出电容(Coss(tr)),允许更快的零电压开关(ZVS)转换,支持更高的工作频率和更高的功率密度。

低反向恢复电荷(Qrr):SiC JFET的体二极管具有非常低的反向恢复电荷,提高了系统的鲁棒性和效率,降低了电磁干扰(EMI)。

低栅极电荷(Qg):SiC JFET的栅极电荷非常低,使得驱动电路设计更加简单,驱动损耗更低。

高温与高压性能:SiC材料的高击穿电场(约10倍于硅)和(3.7W/cm.K)赋予JFET优异的高温稳定性,可在400℃以上环境中稳定工作,适用于极端条件应用。

常关型设计:将常开型SiC JFET与低压Si MOSFET串联,形成安全可靠的常关型复合器件。

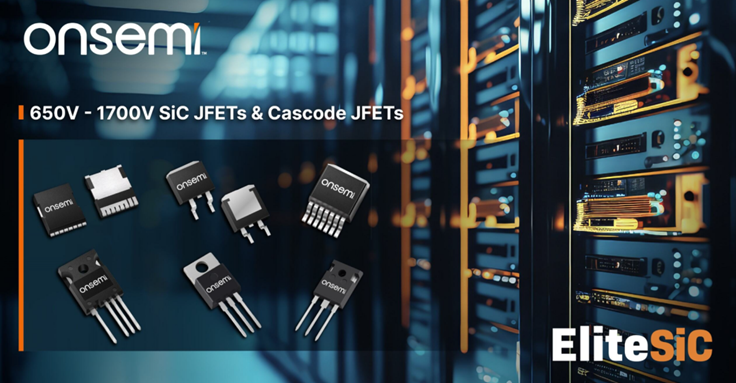

典型器件与封装

1.产品线矩阵

  • Cascode JFET:650V 至 1700V,覆盖 7mΩ 至 410mΩ,支持 TO-247、D2PAK、TOLL 等封装。

  • Combo-FET:集成 SiC JFET 与 Si MOSFET,支持独立栅极控制(如UG4SC系列),适用于固态断路器。

  • JFET 裸片:提供晶圆级产品,满足定制化模块设计需求。

2.创新封装技术

  • 顶部散热(TSOP/TOLT):低热阻(Rth,J-C <0.5℃/W),支持高密度布局。

  • 银烧结工艺:热导率比传统焊料高6倍,提升散热能力与可靠性。



为什么选择安森美EliteSiC Cascode JFET?



尽管市场上可供选择的SiC功率半导体种类繁多,但在某些特定应用中,一些器件的表现确实比其他器件更为出色。安森美的集成式SiC Cascode JFET便是其中的佼佼者,因其低RDS(ON)、低输出电容和高可靠性等独特优势,能够提供卓越的性能。

此外,碳化硅 Cascode JFET架构使用标准硅基栅极驱动器,简化了从硅到碳化硅的过渡过程,可在现有设计中实施。因此,它为从硅到碳化硅的过渡提供了灵活性---实施简单,同时得益于SiC技术而提供卓越的性能。

这些优点帮助安森美的SiC Cascode JFET技术在其他技术无法企及的领域大放异彩。碳化硅JFET的增强性能使其在用于人工智能数据中心、储能和直流快充等AC-DC电源单元中实现更高的效率。

随着对更高功率密度和更紧凑外形需求的增加,安森美SiC Cascode JFET能够实现更小、更轻和更低成本的终端设备。由于减少了对电感器和电容器等大体积无源元件的需求,有助于实现更高的功率密度。



SiC JFET主要应用方向

电动汽车(EV)

车载充电器:SiC JFET的高效能和高功率密度使其成为车载充电器的理想选择,能够实现更快的充电速度和更长的续航里程。

DC-DC转换器:在DC-DC转换器中,SiC JFET可以显著提高转换效率,降低能耗。

无线充电器:SiC JFET的低导通电阻和高频率特性使其在无线充电系统中表现出色,提高充电效率和系统鲁棒性。

工业电源和自动化

服务器电源:在数据中心和服务器电源中,SiC JFET可以提高电源的效率和功率密度,降低运营成本。

工业充电器:SiC JFET适用于各种工业充电器,提高充电效率和系统可靠性。

工业自动化与机器人:在工业自动化和机器人应用中,SiC JFET可提升工业电机驱动器和伺服系统的动态响应与能效,支持工业4.0的智能化升级。

可再生能源

太阳能逆变器:SiC JFET在太阳能逆变器中表现出色,能够提高逆变器的效率和功率密度,降低系统成本。

储能系统(ESS):在储能系统中,SiC JFET可以提高充放电效率,延长电池寿命,提高系统整体性能。

电路保护

固态电路断路器:SiC JFET的低导通电阻和高鲁棒性使其成为固态电路断路器的理想选择,能够快速响应过流和短路故障,提高系统安全性。

继电器和断路开关:SiC JFET可以用于各种继电器和断路开关,提高开关速度和可靠性。

其他应用

电信电源:SiC JFET在电信电源中可以提高电源的效率和功率密度,降低运营成本。

不间断电源(UPS):SiC JFET可以提高UPS的效率和功率密度,延长电池寿命,提高系统可靠性。

家电和消费电子:在家电和消费电子产品中,SiC JFET可以提高电源的效率和功率密度,实现更紧凑的设计。

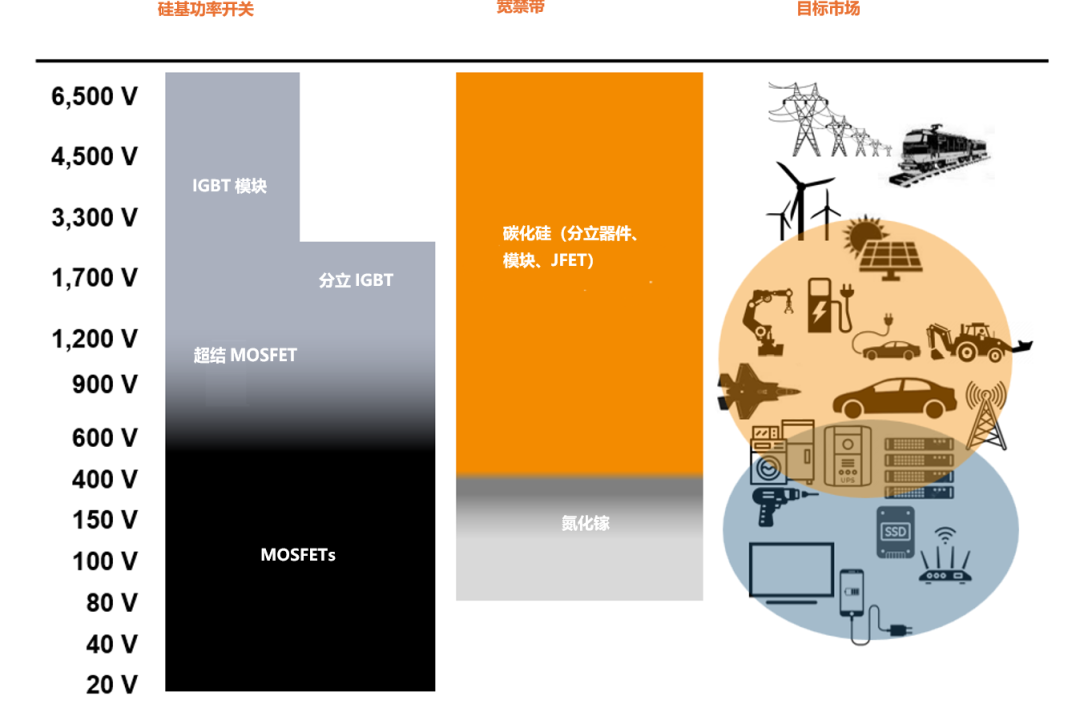

图5:按电压分类的功率半导体器件



市场前景与战略布局

供应链整合:安森美通过收购进一步整合了SiC技术供应链,预计到2030年,SiC相关业务将为其贡献13亿美元的新增收入,实现了从衬底到模块的全产业链覆盖,强化了其在高压功率半导体领域的竞争力。

技术升级:公司计划推动8英寸SiC晶圆生产(预计2025年完成转换),进一步提升产能与成本优势。随着封装技术的持续优化(如模块化集成)和成本下降,SiC JFET有望在高功率汽车、能源基础设施及AI计算领域占据主导地位,推动全球能源转型与智能化发展。

行业协同:结合EliteSiC MOSFET和JFET技术组合,安森美可为客户提供从分立器件到模块的完整解决方案,覆盖汽车、工业及AI数据中心等高增长市场。
