蓝牙模块典型应用设计
在“万物互联”的时代，在电子及通信技术高速发展的今天，作为最早出现且较为成熟的几种通信技术之一的蓝牙，越来越广泛的被应用在各类电子产品之中。与现今同时存在的WIFI、ZigBee、Lora等通信技术相比蓝牙（基于BLE 5.0讨论）同时具备以下优点：
1、通信距离：无阻隔最大100m；
2、带宽：最大理论值2M；
3、功耗：支持低功耗；
4、使用便携性：技术成熟组网方便 ；
5、连接数量：支持7设备并发。
由于具备以上优点，大部分对无线通信速率有要求且使用电池供电的设备均选用蓝牙BLE作为其无线通信手段，如智能门锁、头戴式无线耳机、无线鼠标、蓝牙音箱、蓝牙电表等等，DXYBT862系列蓝牙模块实物图如图1所示。

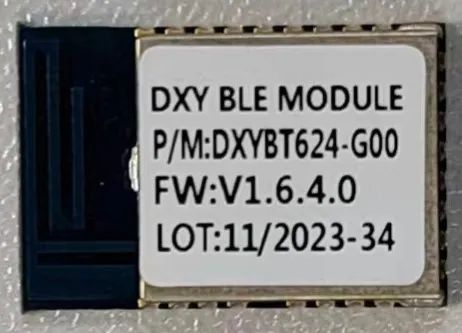

图1 DXYBT862系列蓝牙模块
DXY-BT862系列于智能门锁应用
智能门锁是基于传统机械锁基础上改进的具备“智能化”的锁具，下图2和图3为一款智能门锁设计结构图，可使用手机程序对其进行无接触式解锁，可通过手机程序对门锁进行密码管理、远程控制等，针对此应用场景DXYBT862-C00支持蓝牙5.0 BLE协议栈，连接稳定，具有较高通信速率，深度睡眠功耗低至2.5uA，适用于各类有功耗要求的场景。
图2 智能门锁典型结构图
图3 门锁蓝牙
DXY-BT862系列于电表应用领域
新一代智能电表通讯模块使用蓝牙模块替代传统RS485和红外通信模块的应用如下图4所示，蓝牙模块满足以下功能：
数据透传
主从切换通信功能
多主机通信，即终端和现场手持同时通信
主队多从通信，即表对负荷开关等设备控制
DXBT862系列蓝牙模块集成698协议控制指令集
蓝牙模块在电表MCU、采集器、断路器的数据交互如下：
蓝牙电表上电，电表蓝牙主动发送报文给电表MCU
电表MCU发送报文给电表蓝牙更新设备列表以及工作参数
电表蓝牙向电表MCU上报连接信息，电表MCU查询电表蓝牙模块的连接信息
电表MCU向电表蓝牙发送复位指令，实现软复位电表蓝牙
电表与主设备、从设备连接，进行数据透传

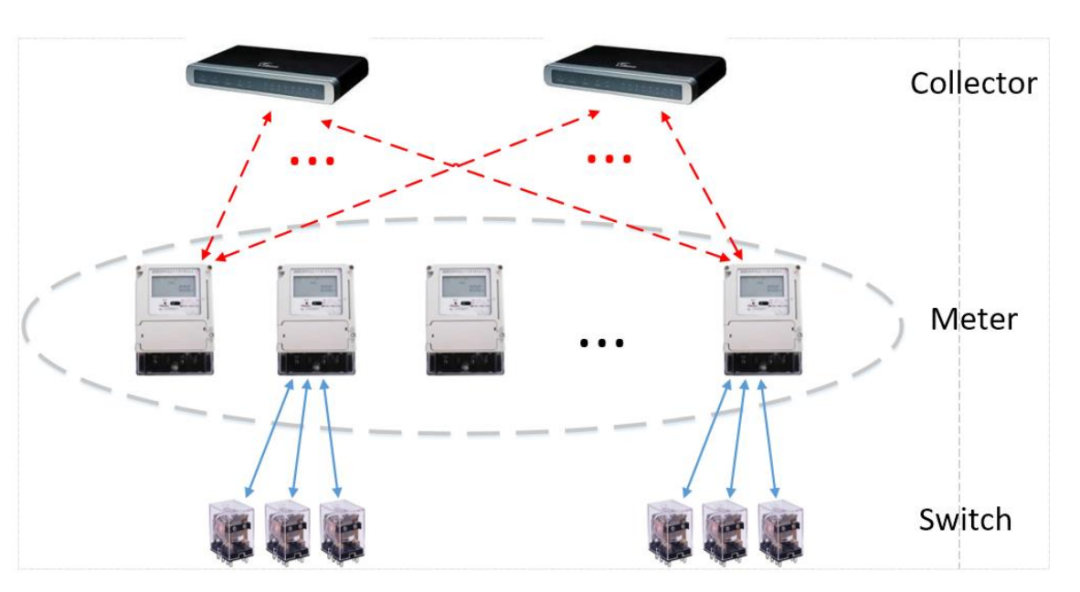

图4 蓝牙在电表应用场景
DXYBT862系列主要特性：
支持蓝牙5.0低功耗协议栈
集成 32 位 Cortex-M4 单片机，主频 40MHz
高接收灵敏度：-97dBm
发射功率：7dBm(max)
引出多个 GPIO，可复用为 UART,SPI,IIC 等接口
小体积：18.3mm(L)*12.2mm(W)*2.3mm(H)
支持主从切换
通信速率1Mbps PHY
吞吐量＞200Kbps有效数据
DXYBT862系列其他典型应用：
智能门锁
蓝牙音响
蓝牙键盘
蓝牙头戴式耳机
蓝牙打印机
电表领域（南网/国网）
蓝牙考勤机
