通常，4G模块工作在Idle状态下的耗流是30mA上下，做数据传输以及接打电话时，功耗在100mA以上，而进入休眠状态下，模块的底电流通常是在2mA左右(部分模式可以到微安级别)。对于电池供电的终端来说，这个功能是必不可少的，且耗流数据是越低越好。那么低功耗的硬件设计框架是怎样的呢？请看下图：

图1 低功耗硬件示意图

在硬件设计中，工程师们可根据项目实际情况来选取对应的脚位资源开发。比如有些设备不需要MCU来做休眠逻辑，那么UART相关脚位则不需要接入MCU。有些主控不支持AP同步信号则不需要设计AP_READY脚位。

在确定硬件设计之后，软件方面的休眠控制逻辑该如何实现呢？请看下图：

图2 低功耗远程唤醒逻辑示意图

硬件构建了坚实的基础，而软件赋予了产品灵魂。与此同时，另一个关键要素——运营商网络——也不可或缺。一个稳定的网络环境对于低功耗产品来说至关重要，理想的网络参数能让低功耗产品如虎添翼。云启汇（EIOTCLUB）提供的物联网卡具有：

1. 广泛的网络覆盖：物联网卡集成了欧美国家主流网络运营商，保证广泛的网络覆盖。

2. 全球兼容性：EIOTCLUB sim卡可在美国、欧洲、加拿大、澳大利亚和日本等国家使用，为物联网设备的国际应用提供坚实的支持。

3. 完善的管理平台：云启汇卡管理平台支持集中管理所有物联网卡，方便用户查看使用明细、进行充值和设备绑定，从而简化SIM卡的管理流程并提高管理效率。

4. 自定义设备套餐：提供简化的用户选择方案，方便用户为其卡片充值，满足不同需求。

5. 全天候客服服务：提供7X24小时的客服服务，确保快速且高质量的客户支持。

云启汇（EIOTCLUB）已与国内外知名设备商合作，确保设备出厂前完成APN配置，支持即插即用。同时提供丰富的APN配置，保证与各种设备的兼容性。简单便捷的使用操作加上强大的产品内核深受欧美消费者的喜爱。

在主流的软硬件设计基础上，通讯模块根据市场需求与时俱进，新增了如下几个契合市场需求的特色功能：

增强型低功耗应用

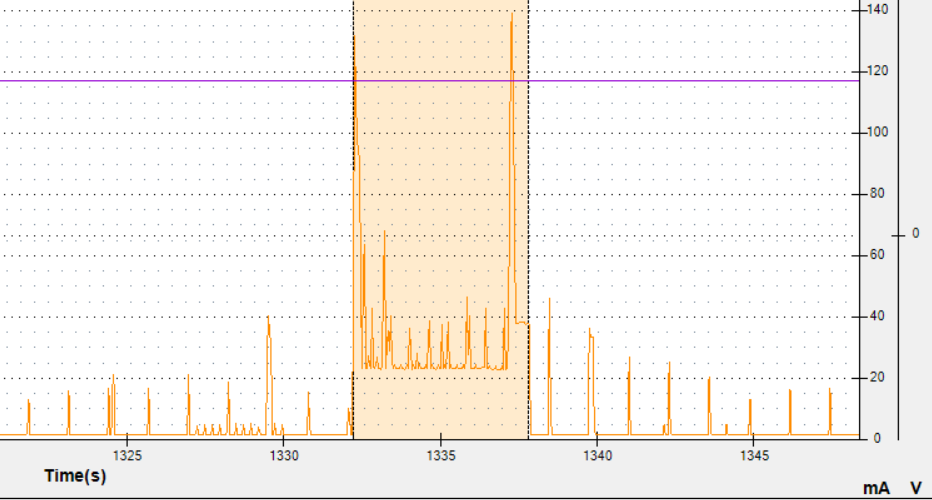

相对于标准休眠唤醒流程，在定时发送心跳包的过程中，与网络侧的交互需要经过大约10秒的时间才能再次回到休眠状态。这期间的耗流通常在60mA@3.8V上下浮动。在引入增强型低功耗模式后，这个交互流程的时间可自由配置(1-50S，推荐值5S)。若采用5秒的配置，心跳包发送动作的耗流可以节省大约1/3。如下是对比情况：

自定义心跳包保活应用

在前文有提到物联网设备普遍的一个需求是低成本，那么，如果定时心跳逻辑由模块自主完成，则可解放MCU代码资源，亦无需进行繁琐的二次开发，那这无疑又增加一大优势！现在，它来了，模块仅一条指令就可以完成这个操作。AT+QICFG="send/auto" 指令可以配置心跳包周期、心跳包内容、心跳包编码格式、重试次数。全方位覆盖程序配置需求。

仅特定心跳包唤醒应用

低功耗设备最常见的一个异常现象就是设备被非预期信号唤醒，问题分析过程异常艰难，即使把PCBA调试飞线如蜘蛛网一般也不见得能抓住问题。那么，当模块支持仅特定数据包唤醒的过滤逻辑时，仅预设的数据包内容才能触发RI低电平脉冲，其他数据包URC会自动被过滤。AT+QICFG="wakeup/data"命令可以配置心跳包内容、编码格式。

CAT1引用PSM休眠应用

表1 不同休眠模式在工作时耗流数据对比

测试实验室环境介绍
